Addio 22-kanals inngangsmodul

Som tilbehør til ADV DRB-ene finnes det en inngangsmodul med 22 innganger som kobles til DRB-enes COM/CAN-port.

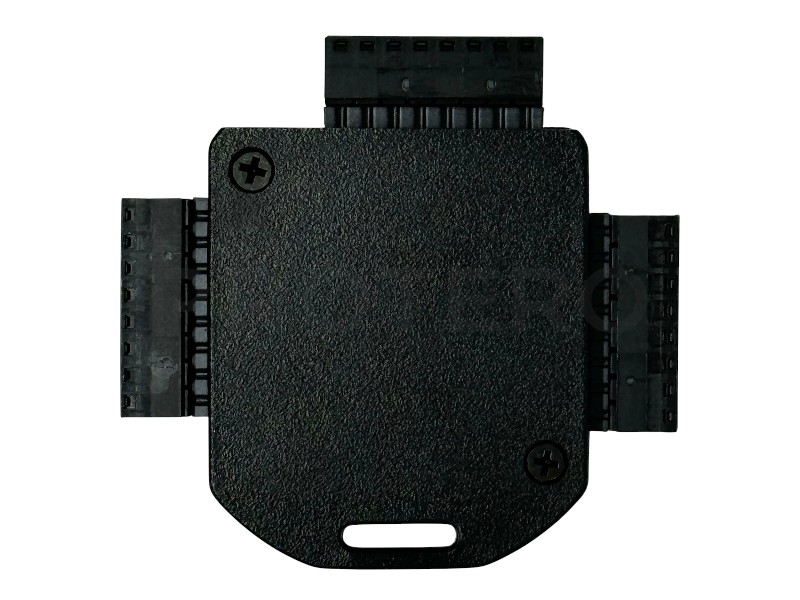

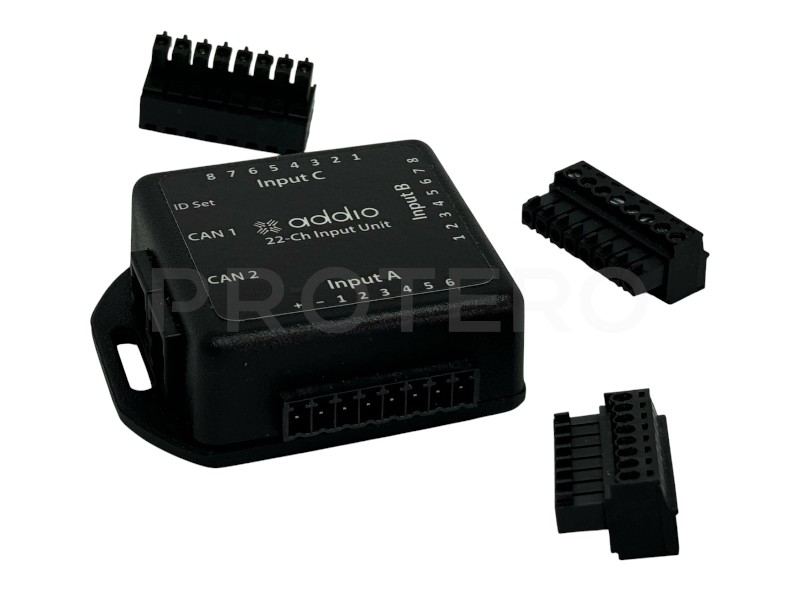

Modulen har 3 avtakbare 8-pins kontakter.

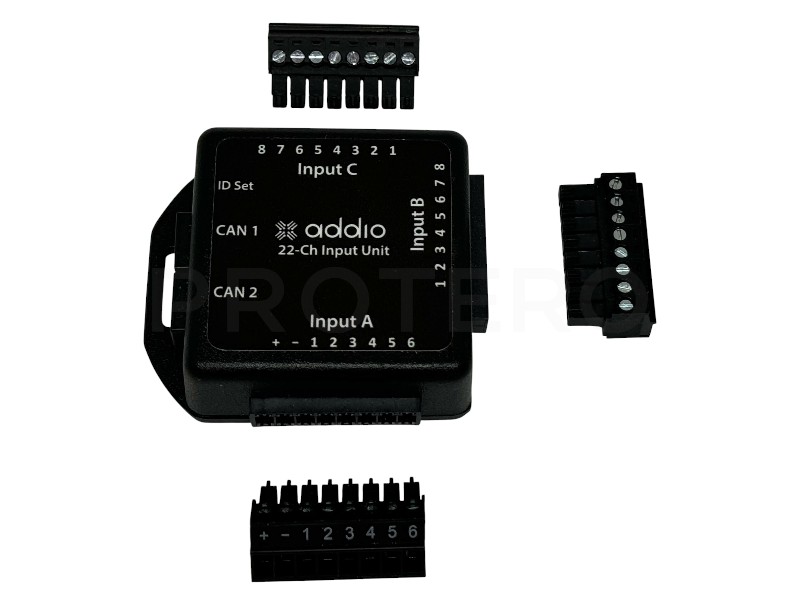

Inngangene er merket A, B og C, hvor inngang A har 6 innganger sammen med pluss- og minus strømtilkoblinger som kan brukes til å drive eksterne trykknapper.
Inngangene B og C har hver 8 innganger, nummerert 1-8.

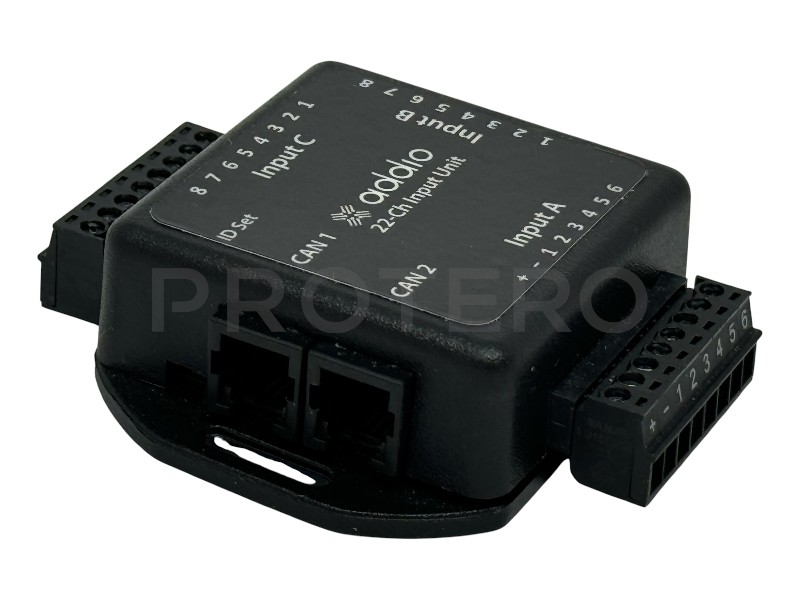

Kommunikasjonsporten består av doble RJ-10-kontakter som er identiske og koblet parallelt, slik at begge kontaktene kan brukes.

Lag ditt eget bryterpanel!
Hvis du ønsker å lage ditt eget bryterpanel med opptil 22 tilpassbare knapper, som robuste knapper for utendørs bruk, kan du koble de individuelle knappene til denne modulen, som deretter kobles til DRB-modulen via en enkel kabel (via CANBUS).

I et Addio-system kan 2 inngangsmoduler kobles sammen, slik at du kan ha 22 unike funksjoner parallelt på tvers av to identiske bryterpaneler.
